Дальность работы 25 км +
Псевдослучайная перестройка рабочей частоты ППРЧ
Мощные антенны 20 dBi

Летают там,
где другие не могут!

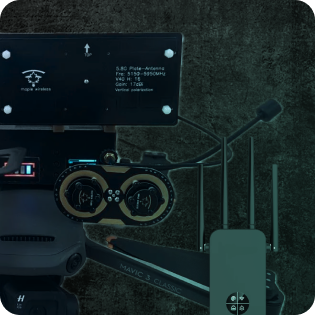

Product image 1
Product image 2
Frame decoration

Ретранслятор+ППРЧ Искра-1 и Искра-2

Управление 300 - 560 МГц
Управление 2100 - 2400 МГц
Система управления своя: Искра-1
Система видео связи: Искра-2
Усиление управления 10 - 25 W
Дальность связи 25 км +
Одновременная работа на двух частотах
Видео 1.2 ГГц и 3.3 ГГц на 5.8 ГГц
Frame decoration

Псевдослучайная перестройка рабочей частоты- ППРЧ

Расширенный спектр со скачкообразной перестройкой частоты (ППРЧ) – это технология беспроводной связи, предназначенная для защиты от помех путем быстрого переключения частот во время передачи данных. Этот метод снижает вероятность глушения или перехвата сигнала за счет постоянного изменения частоты, на которой происходит обмен данными.

Как работает технология со скачкообразной перестройкой частоты

Перестройка частоты: Передатчик и приемник переключаются между несколькими частотами в соответствии с заранее определенным алгоритмом или ключом. Этот процесс называется “перестройкой”.

Синхронизированная перестройка: для обеспечения правильной передачи данных передатчик и приемник должны оставаться синхронизированными. Когда передатчик передает данные на определенной частоте, приемник прослушивает их на той же частоте.

Помехоустойчивость: Поскольку частота передачи данных быстро меняется, устройствам, создающим помехи, сложно создавать постоянные помехи сигналу на всех частотах, что повышает устойчивость системы к помехам.

Преимущества скачкообразной перестройки частоты

Помехоустойчивость: ППРЧ эффективно противостоит узкополосным помехам, поскольку помехи воздействуют только на определенную частоту в данный момент времени, сводя к минимуму их общее воздействие на связь.

Защита от обнаружения: ППРЧ затрудняет захват и перехват сигнала связи злоумышленниками, поскольку частота сигнала постоянно меняется.



Какие ретрансляторы предлагает наша компания Pavlov Arms:

Система Управления ИСКРА-1 ППРЧ 490-560 МГц

Ретранслятор УПРАВЛЕНИЯ (вариант работы: провода / радио) (ППРЧ 490-560) + усилитель 10W (25W) + передатчик + фильтры помех + Вынос 50м кабеля с отдельным питанием ретранслятора на стороне оператора + крепеж на мачту + антенна Моксон. Переключение с Моксон на Яги + усиленные провода. Разьем управления RJ-45

производство плат для фпв



Система Видеосвязи ИСКРА-2
Ретранслятор ВИДЕО (на выносе кабель 50 м с отдельным питанием ретранслятора на стороне оператора ) (с 1.2 ГГц на 5.8 ГГц + фильтрация помех + нутч фильр 868\915 + крепеж на мачту + усиленные провода. Разьем кабеля BNC



Система Управления БЕРЕЗКА двойная ППРЧ
(300 – 450 МГц) / (490 – 560 МГц) + 2100 – 2400 МГц

Сдвоенный ретранслятор на два передатчика с разными частотами работы одновременно + два передатчика на две разные частоты работы + два усилителя сигналов управления на каждую частоту + две антенны Яги кастомные под заданные частоты работы + провода управления и питания системы. Модуль соединяющий в пульт управления. Возможность крепежа на деревья

Ретранслятор предназначен для уверeннoгo приeмa видeоcигналa с ФПB дрона, при наличии помех и других затруднений для приема на местности, а также для существенного увеличения дальности полета.

Ретранслятор компактный, возможно установить на дрон носитель.

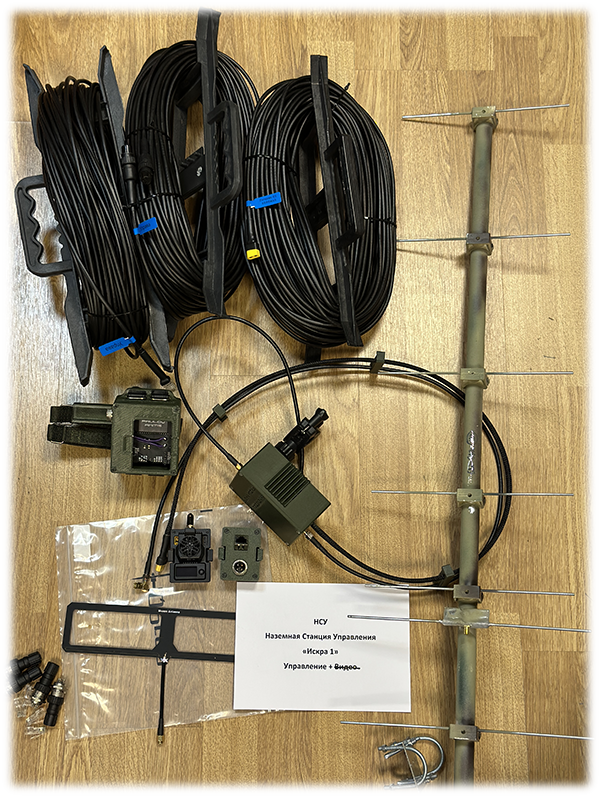

НСУ Искра 1



Ретрансляторы работают на наших частотах. Внешние антенны специально производим под наши ретрансляторы на определенные рабочие частоты.

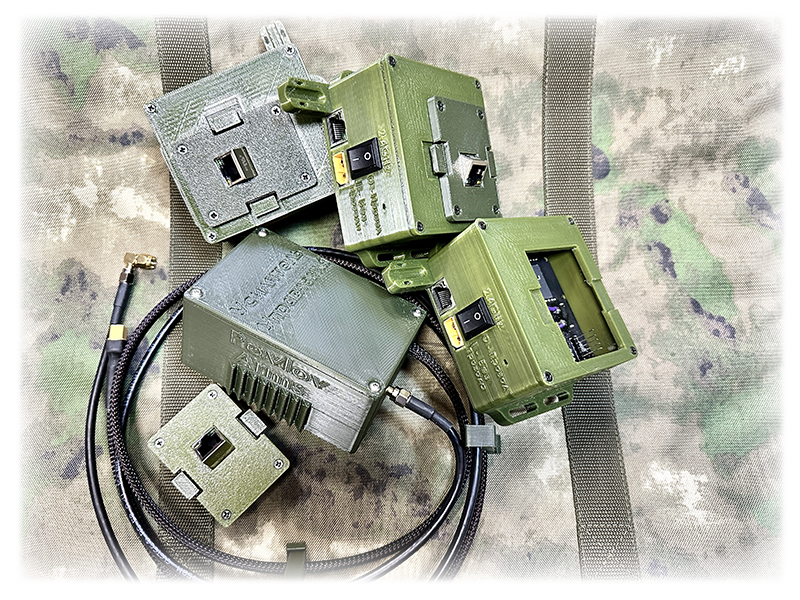

От пульта управления, у оператора, идет вынос 50 метров к ретранслятору управления. В ретранслятор управления “Искра 1” вставлен передатчик на нашей частоте работы. От передатчика идет соединительный кабель к усилителю сигнала 10-25w. Сигнал усиливается и подается на специальную антенну управления усиленную. Которая выдерживает нагрузку сигнала усиления до 50w.

Обычные антенны внешние сгорают при нагрузке в 10w. Наши антенны выдерживают до 50w. Антенны управления ретранслятора можно крепить как к мачтам так и на деревья. Так же производим воздушные ретрансляторы “Игла” 1.2 и 3.3 на 5.8

Ретрансляция сигнала помогает избежать потери качества связи, что особенно важно для передачи видео в реальном времени. Благодаря возможности ретрансляции сигналов с частоты 1.2 ГГц на 5.8 ГГц, вы сможете значительно увеличить радиус действия вашего оборудования, что особенно важно для дронов и других устройств, использующих беспроводную связь.


Внешний аккумулятор с временем работы до 5 часов обеспечивает надежную работу устройства в полевых условиях, позволяя вам сосредоточиться на выполнении задач без необходимости частой подзарядки.
Поддержка питания и передачи видеосигнала через кабели с разъемами типа «BNC» упрощает процесс подключения и делает устройство совместимым с широким спектром оборудования. Провод держится более надежно с таким разъёмом.

Возможность использования аккумуляторов 3-6s с разъемом XT60 позволяет вам легко подбирать источник питания в зависимости от ваших нужд и предпочтений.
Удобное крепление с помощью стяжек или ремешков к круглым поверхностям позволяет быстро и без лишних усилий установить ретранслятор на дрон или другую платформу.
Малые габариты устройства делают его идеальным для использования на дронах, не увеличивая их вес и сохраняя маневренность.


Основные характеристики видео ретранслятора:

– Частотная ретрансляция: 1.2 ГГц на 5.8 ГГц
– Частотная ретрансляция: 3.3 ГГц на 5.8 ГГц
– Поддержка передачи видеосигнала через кабели с разъемами типа «BNC».
– Для повышения автономности и работы из укрытия рекомендуется использовать кабельное соединение.


Питание:
– Время работы от внешнего аккумулятора: 3-5 часов.

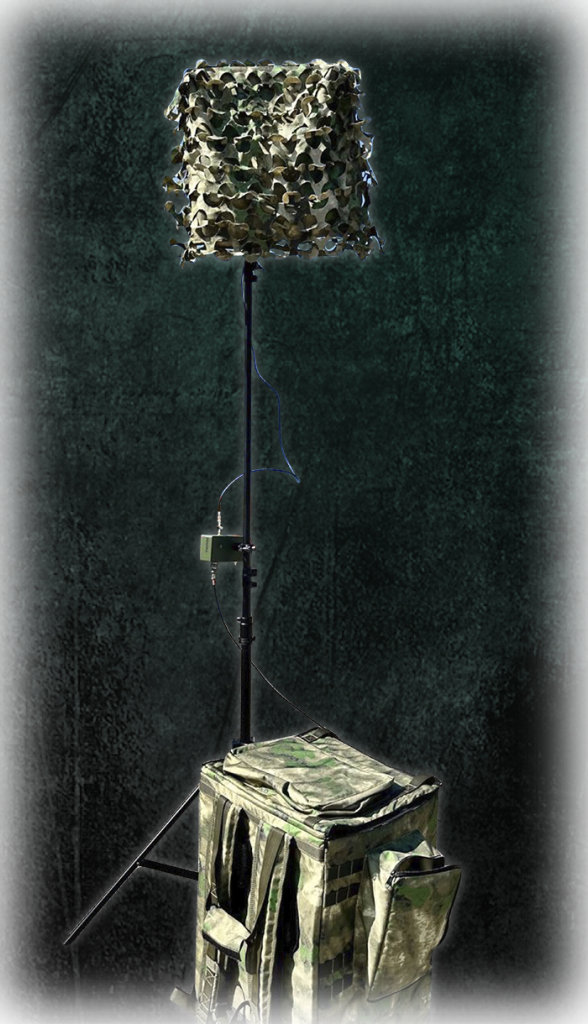

– Возможность удаленного питания с использованием аккумуляторов 3-6s с разъемом XT60 на выносе 50 метров и более.
– Удобное крепление: легко крепится с помощью стяжек или ремешков к круглым поверхностям, таким как мачты или штанги.
– Варианты работы по проводам и без проводов

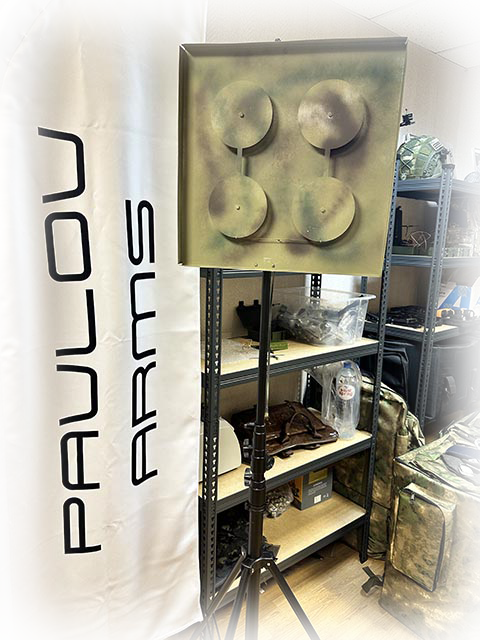

Антенны видео связи и управления. Яги и Патч до 19 dBi.
На антенну управления Яги дополнительно устанавливается усилитель 10-25W, для усиления управляющего сигнала от оператора.


Данные антенны выдерживают до 50W усиления
